导叶

导叶
导叶

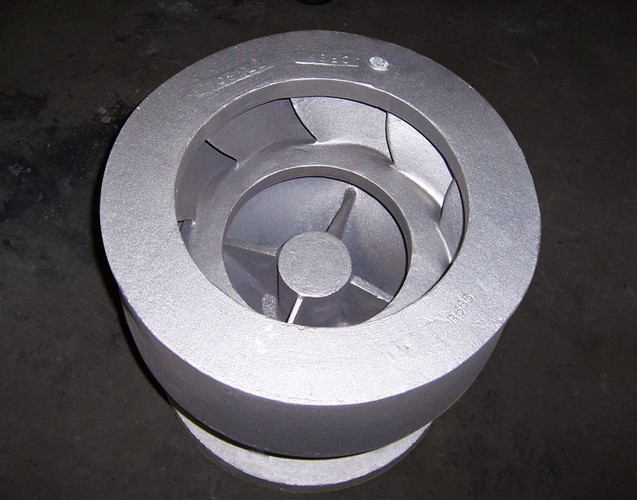

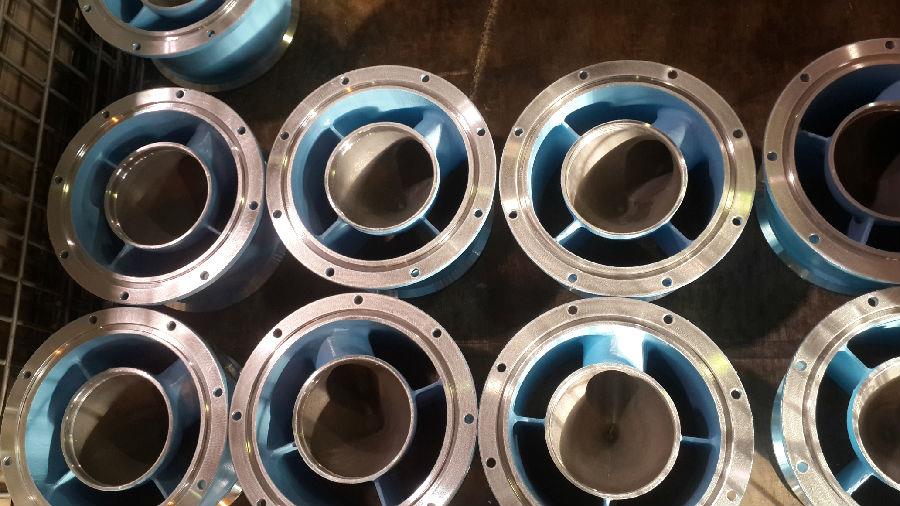

       离心铸造的离心泵导叶的作用与蜗壳相同,多用于分段多级泵。在多级离心泵中,导叶安装在带挡板的中间段。导叶按其结构可分为径向导叶和槽形导叶。转轮导叶的前导叶和后导叶铸造在一起。中间有一个连续的流道,使液体在连续的流道中流动。不容易形成死角,突然扩散。速度变化较为均匀,水力性能较好,但结构复杂,制造工艺较差。导叶是离心泵的能量传递装置。其作用是收集叶轮排出的液体,降低液体的流速,将部分速度能头转化为压力能头,然后均匀地引入下一级或通过扩散器排出。导叶是水电机组导水机构中最重要的铸造锻件之一。它的制造一直是大型水力发电机组面临的一个主要问题。过去导叶主要是用砂型铸造而成。铸件内部质量不稳定,容易产生缩孔、缩松、气孔、夹渣、裂纹等铸造缺陷。炼油化工用离心泵要求叶轮为整体铸造或全焊缝焊接。针对化工专用离心泵,研制了铸铁及其合金等铸造性能较差的金属材料焊接叶轮。焊接叶轮的几何精度和表面光洁度均优于铸造叶轮,有利于提高离心泵的效率。
