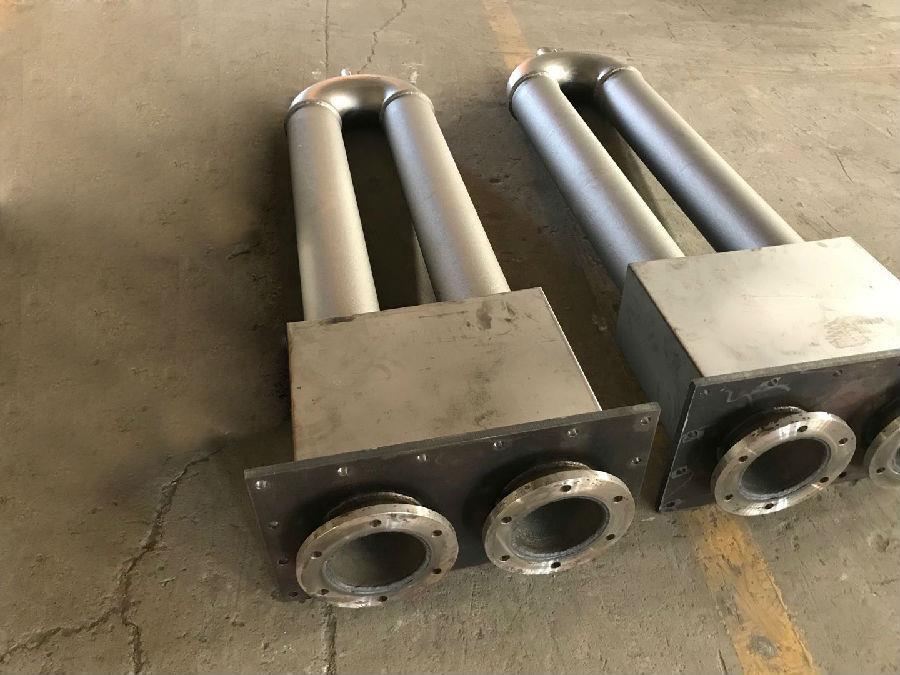

U型辐射管烧嘴的结构介绍

编辑:无锡市太湖耐热铸钢厂时间:2020-08-28

       U型辐射管烧嘴由主燃烧器、换热器、连接装置和引射器组成。主燃烧器设有分级燃烧空调装置,用于调节主燃烧器内二次风与二次风的比例。内换热管采用预热换热,提高换热效率。助燃空气从热交换器末端的吸入口被吸出。主燃烧器经换热器预热后与混合气一起燃烧。

  U型辐射管烧嘴的工作是通过热辐射将U型辐射管表面的热量传递到炉子和带钢上,并将带钢加热到退火工艺所需的温度。由于U形辐射管将燃烧产物与炉内和带钢分开,燃烧产物不会影响炉内高温气氛。炉内气氛和加热温度易于控制和调节。因此,U型辐射管烧嘴的加热可以有效地保证带钢的加热质量和工艺性能。根据助燃空气进入换热器和燃烧器的方式,U型辐射管烧嘴可分为鼓式、吸入式和吸入式。对于严格要求控制炉内气氛的加热段,如硅钢片连续热处理炉的RTF段,由于炉内气氛对炉内气氛质量影响很大,基本上采用吸气式或鼓式U型辐射管烧嘴在本节中使用。带钢。

  U型辐射管烧嘴工作时,从换热器、主燃烧器到U型辐射管内部处于负压状态。负压由U形辐射管燃烧器排气口的引射器形成。助燃空气从热交换器的入口被吸出。预热后,主燃烧器通过热交换器与气体混合。负压U型辐射管的工作,可以防止燃烧产物在U型辐射管失效时扩散到炉内,污染炉内保护气氛,避免重大质量事故的发生。
