U形辐射管的技术性能

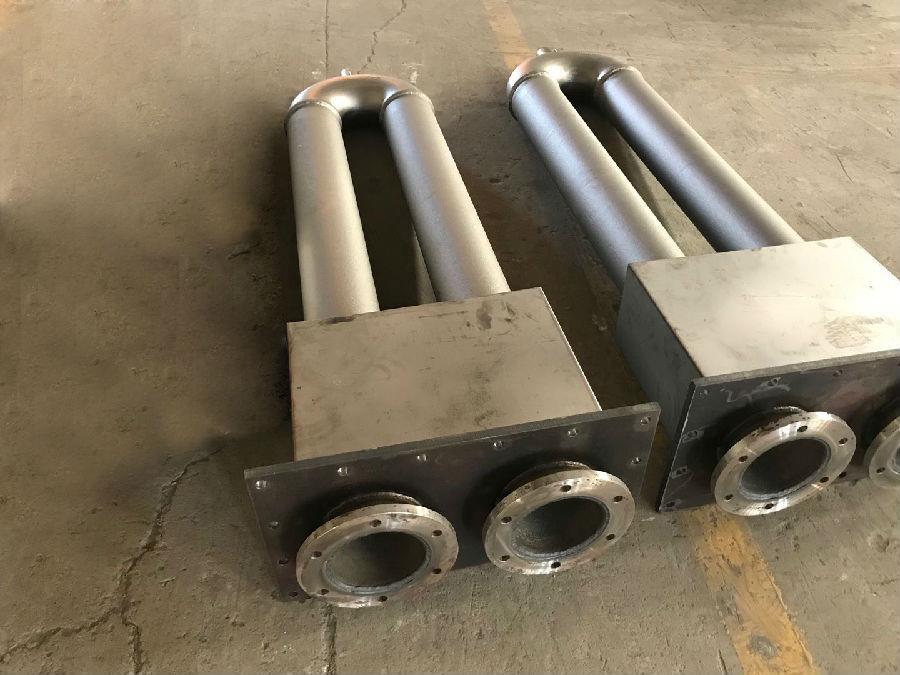

       U形辐射管相当于在中间弯曲的细长直管辐射管。燃烧器和余热回收装置可安装在同一侧。这种辐射管因其表面温度分布均匀、热效率高而得到广泛应用。

　　U型辐射管的技术性能：

　　（1） 热效率

　　U形辐射管的热效率是辐射管的一项重要技术性能指标，主要取决于炉膛温度、辐射管排气温度、过量空气系数以及是否有余热回收装置。从热效率的角度看，最佳过量空气系数为1.0～1.1。

　　当炉温为950℃时，显热损失约为45%，热效率小于50%。加装余热回收装置后，热效率可达65%～75%，其中烟气再循环管的热效率最高。

　　（2） 辐射管表面温度由高到低，从1000℃到300℃。根据不同用途，确定不同的工作温度。表面温度分布与辐射管的类型有关。例如直管表面温度两端低，中间高，温度分布相差约50℃。管式辐射管表面温度均匀，温度分布差约为8～20℃。沿炉长的温度分布直接影响热负荷和温度分布的均匀性。

　　（3） 辐射管使用寿命

　　辐射管的使用寿命与材料、工作温度、表面温度分布和输出功率有关，但主要取决于正确操作、日常维护和调整。

       经验表明，正确操作和使用对寿命的影响远比结构选择重要。采用ni35cr15耐热合金钢作辐射管，一般寿命约为5年。
